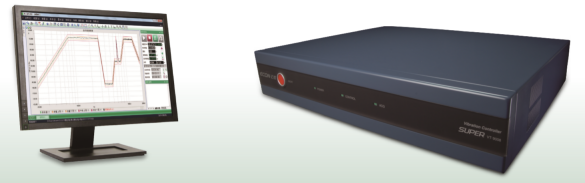

高頻精密振動試驗臺系統由電動振動臺、功率放大器、擴展臺面（選配）、振動控制器及加速度計等組成；能夠完成正弦、隨機、沖擊、混合試驗、道路譜模擬等多種振動試驗,可用于汽車、航天、衛星、電子設備檢測、產品包裝試驗、應力篩選等各個領域。
本標準是對GB/T13310-1991《電動振動臺技術條件》。
本標準非等效采用IEC6006826:1995《環境試驗第2部分:試驗方法試驗Fc:振動(正弦)》中對試驗設備的要求。
按本標準制造的電動振動臺同時滿足MILSTD810F《環境工程考慮和實驗室試驗》對振動試驗設備的要求。
GB/T 2423.12-1997 電工電子產品環境試驗第2部分:試驗方法試驗Fda:寬頻帶隨機振動--高再現性。
GB 2423.15-1981 電工電子產品基本環境試驗規程試驗Ga:恒定加速度試驗方法。
GB/T 2423.15-2008 電工電子產品環境試驗第2部分:試驗方法試驗Ga和導則:穩態加速度。
|
HY-03HT05振動臺參數 |
|||
|
正弦激振力 |
300kgf |
動圈直徑 |
∅150mm |
|
頻率范圍 |
5-4000Hz |
運動部件等效質量 |
3kg |
|
******位移（p-p） |
25.4mm |
載荷連接點：12個 |
6個在∅60mm 6個在∅120mm |
|
******速度 |
2m/s |
臺面螺釘 |
M8 |
|
******加速度 |
981m/s2（10g） |
漏磁 |
≤1mT |
|
******負載 |
120kg |
外形尺寸（L*W*H） |
1250mm*840mm*737mm |
|
隔振頻率 |
＜3Hz |
臺體重量（無包裝） |
約1010kg |
|
工作臺面尺寸 |
500mm*500mm |
冷卻方式 |
風冷 |
汽車、航天、衛星、電子設備檢測、產品包裝試驗、應力篩選等各
|
HY-H402A功放參數 |
HY-W03風機參數 |
||
|
******輸出功率 |
4kVA |
風機功率 |
0.75kW |
|
額定輸出電壓 |
120Vrms |
風量 |
0.2m^3/s |
|
信噪比 |
＞65dB |
風壓 |
0.015kgf/cm^2 |
|
功放效率 |
＞93% |
風管直徑 |
120mm |
|
功放尺寸（L*W*H） |
800mm*600mm*1455mm |
風機尺寸(L*W*H） |
550mm*470mm*1100mm |
|
功放重量 （無包裝） |
350kg |
風機質量（無包裝） |
48kg |
